Устройство защиты от импульсных перенапряжений класс 1 Iimp 25кА (10/350мкс) 4P EKF spd-t1-4p
Артикул: RS-1761093
1 270,26 BYN

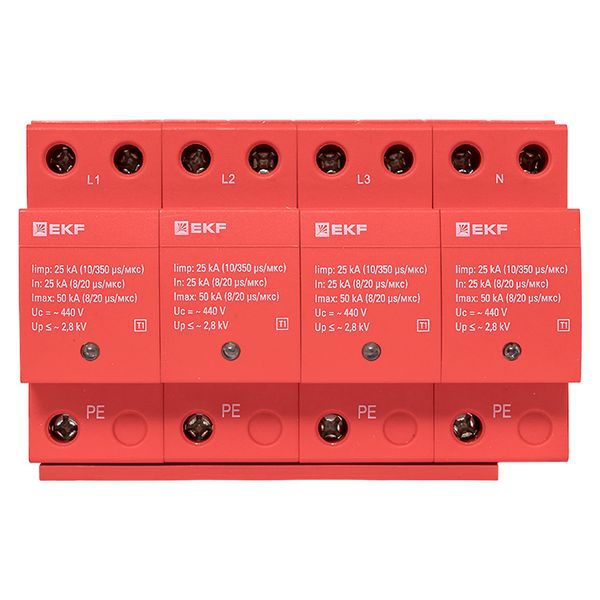

Устройство защиты от импульсных перенапряжений класс 1 Iimp 25кА (10/350мкс) 4P EKF spd-t1-4p
Описание
УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
Технические характеристики
| Бренд | EKF |
| Артикул производителя | spd-t1-4p |
| Серия | EKF |
| Класс ETIM | Устройство защиты от импульсных перенапряжений для систем электроснабжения |
| Группа ETIM | Устройства заземления, молниезащиты и защиты от перенапряжений |
| Страна производства | Китай; Российская Федерация |
| Гарантия | 30 дней |
| Уровень напряжения защиты, тип l-pe/n-pe | 2 кВ |
| Сечение жесткого проводника | 6...25 кв.мм |
| Максимальный разрядный ток (8/20) | 50 кА |
| Степень защиты IP | IP20 |
| Способ монтажа | DIN-рейка 35 мм |
| Сигнализация в устройстве | Оптический |
| С контактом для дистанционной сигнализации | Да |
| Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) | 25 кв.мм |
| Встроенный предохранитель на входе | Нет |
| Уровень напряжения защиты | 2 кВ |
| Наибольшее длительное напряжение переменного тока АС | 275 В |
| Номинальное напряжение постоянного тока DС | 0 В |
| Номинальное напряжение переменного тока АС | 0.22 В |
| Номинальный импульсный ток (8/20) | 25 кА |
| Исполнение полюсов | 4 |
